BIM行業標準《建筑工程設計信息模型制圖標準》發布

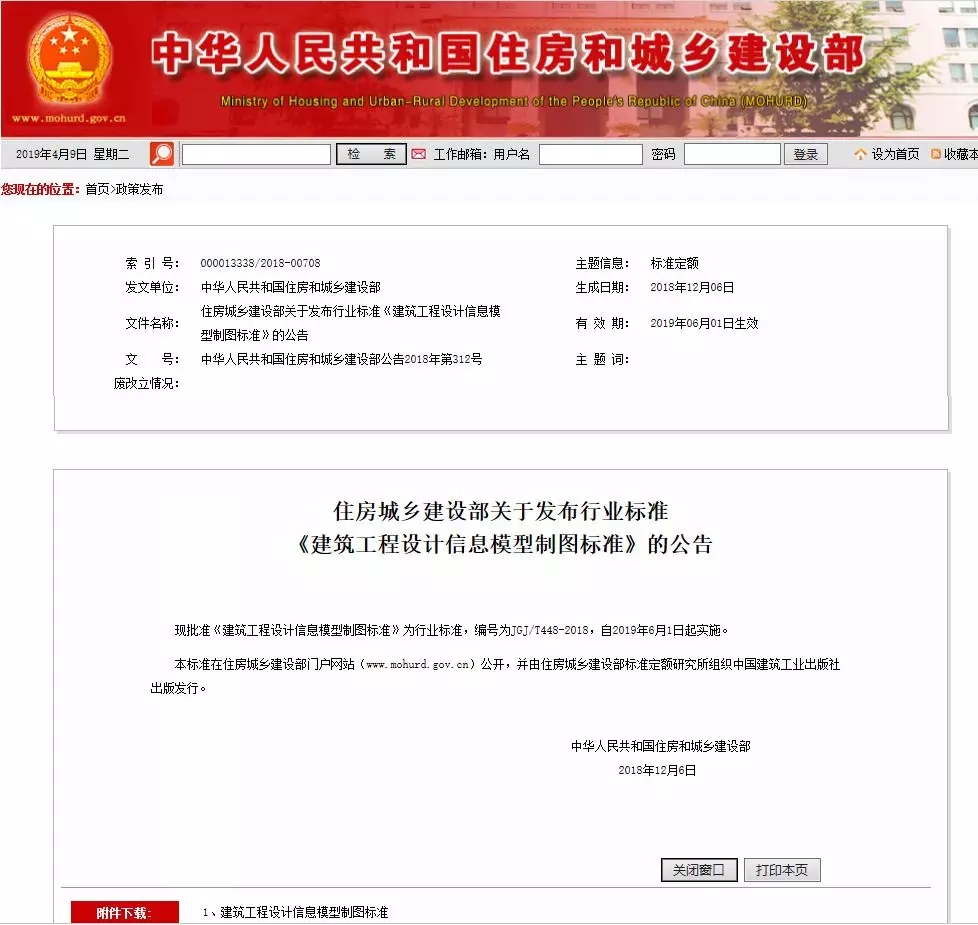

昨日，住建部官網發布了“住房城鄉建設部關于發布行業標準《建筑工程設計信息模型制圖標準》的公告”，批準《建筑工程設計信息模型制圖標準》為行業標準，編號為JGJ/T448-2018，自2019年6月1日起實施。
本標準根據住房與城鄉建設部建標[2014]189號文《關于印發2015年工程建設標準規范制訂、修訂計劃的通知》制定，由中國建筑標準設計研究院有限公司擔任第一起草單位。
四年來，來自國內建筑工程領域近45家在BIM方面領先的單位在我院的標準化研究院以及BIM研發中心工作人員的組織下，充分調研、大膽創新、謹慎求證，按照部里統一要求高質量、高水平地完成了編制任務。
本標準是BIM領域重要標準之一，在后續即將發布的國家標準《建筑信息模型設計交付標準》（以下簡稱《交付標準》）的基礎之上，進一步深化和明晰了BIM交付體系、方法和要求，在BIM表達方面具有可操作意義的約束和引導作用，也為BIM模型成為合法交付物提供了標準依據。
本標準主要內容
1、總則
本標準編制主要目的是規范建筑信息模型的表達。從框架上指導建筑信息模型的建立和交付過程中對設計信息的表述行為。
2、術語
本標準根據具體的工程實踐，并參考了國內和國際標準的相關內容，重點參考報批中的《交付標準》，力求在術語概念方面形成一個完整、兼容、開放的體系。
本標準延續了 “模型單元”的概念，并進一步規定了模型單元 “幾何表達精度”和“信息深度”表達方法和方式。
3、基本規定
在基本規定中，首先指明了應該按照模型單元的架構表達，除了通過命名和顏色作為快速識別手段外，還規定了充分性、有效性、適宜性三個原則。對于交付物，明確了多樣性、關聯性的原則。
在命名規則中，依次對不同等級的模型單元命名做了詳細規定，有利于行業在工程命名方面規范化，便于政府部門以及其他工程參與方的業務實施。
模型的顏色設置明確了依照系統設置顏色的規定，強化《交付標準》的相關規定。
4、模型單元制圖表達
本部分從兩個方面規定了模型單元表述建筑設計信息時應遵循的規則，另外也展開了裝配式建筑的特點進行了特殊規定，以支持我國裝配式建筑的發展。
模型單元的幾何信息（Gx），包括空間定位、空間占位和幾何表達精度進行了較為詳細的規定，解決了行業內對于模型工作量協調不足的問題。
模型單位的屬性信息（Nx），對表達手段進行了約束，規定了屬性信息表的樣式，有利于工程參與方之間的快速查閱信息以及信息的應用。
在裝配式方面的規定中，針對裝配式建筑特有的集成化、系統化預制化等觀念進行了規定。
5、交付物制圖表達
對于《交付標準》所列出的七種交付物，本標準制定了表達方式和表達方法。
| 《建筑工程設計信息模型制圖標準》下載 |
